數據采集是檢測平臺需要實現的重要目標，因此數據采集軟件的設計是整個檢測平臺設計的重要組成部分。根據實驗室現有的資源條件，采用北京阿爾泰科技發展有限公司的PCI8757數據采集卡作為整個檢測平臺的硬件。PCI8757具有如下性能：
a)具有正負10V、正負5V、正負2.5V、0—10V、0—5V多個輸入量程可選；
b)具有16位轉換精度；
c)具有3—800KHz的采樣頻率；
d)具有4通道的物理通道數；
e)雙端模擬輸入；
f)具有8K字（點）FIFO存儲器。
g)四通道四芯片獨立工作；
h)系統測量精度為0.01%。





由于檢測平臺測量的氣體溫度、速度信號的變化不快，因此采用PCI8757數據采集卡完全符合檢測平臺的使用要求。PCI8757數據采集卡提供了VB、VC的數據采集程序，特別是支持NI的LabVIEW軟件開發的相關例程和底層驅動函數，這為編寫其在LabVIEW上的數據采集程序提供了無縫的連接。在PCI8757數據采集卡中，適用于本數據采集軟件設計的LabVIEW驅動函數主要有：沖溢出標志等）。需要設置的參數有hDevice設備對象句柄、pDMAStatus結構體指針。若調用成功，則返回TRUE，否則返回錯誤碼。

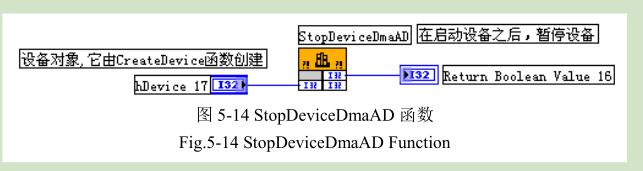

該函數的功能是用于停止AD在任何時候的采樣，但并不改變設備的其他任何狀態。需要設置的參數有hDevice設備對象句柄。若成功，返回TRUE,表示AD被停止，否則返回FALSE。

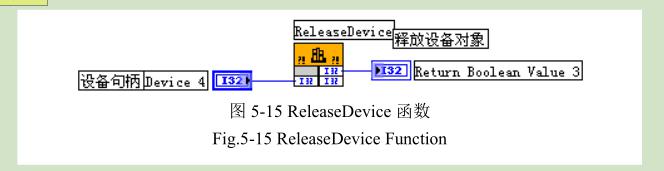

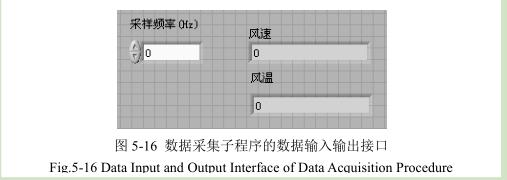

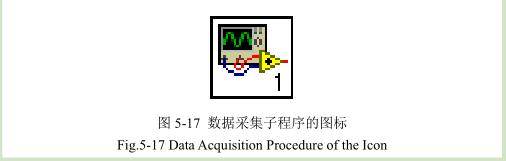

該函數的功能是釋放設備對象所占有的系統資源及設備對象本身。需要設置的參數有hDevice設備對象句柄。若成功，則返回TRUE，否則返回FALSE。通過理解上述函數后，就可以著手編寫數據采集軟件程序。整個檢測平臺需要采集干燥箱的風速和風溫信號，因此只需要PCI8757的2個數據采集通道來分別對風速和風溫信號來進行數據采集就可以了。由于在檢測平臺的每次測量中需要測量的點數較多，因此宜把數據采集程序寫成單獨的子程序，以方便整個系統程序對其的調用。把數據采集程序寫成子程序需要注意為其設計相關的輸入輸出接口，用于對數據采集參數的設置。該數據采集子程序根據實際數據采集的需要，設計了一個采樣頻率的輸入接口和風速、風溫兩個數據輸出接口。數據采集子程序的數據輸入輸出接口如圖5-16所示，其生成的作為被調用子程序的圖標如圖5-17所示。

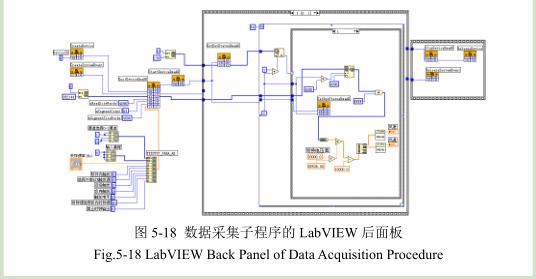

該數據采集子程序的LabVIEW后面板代碼如圖5-18所示。由圖5-18數據采集子程序的LabVIEW后面板可以看出該子程序進行數據采集的原理。首先是要設置好相關的硬件采集參數：具體包括通過CreateDevice來創建PCI8757數據采集卡的設備對象句柄，由于本檢測平臺僅需一塊PCI8757數據采集卡，因此該函數的DeviceID參數采用默認值0；設置PXI8757_PARA_AD結構體參數，根據實際數據采集的需要，把PCI8757數據采集卡的第0、1兩個通道參數設置為1，表示使用這兩個通道，第2、3兩個通道參數設置為0，表示不使用這兩個通道，把四個輸入量程參數均設置為0，表示他們的輸入量程范圍為正負10V,由于希望數據采樣頻率可以根據需要來改變設置，因此把對其參數的設置采用輸入控件的方法來完成，其他參數，如字長、字段、觸發源和觸發方式等參數選擇默認的設置即可。







其次是要數據采集的具體實現。該數據采集程序采用了DMA直接數據存儲技術和線程處理技術，這既可以提高對數據的處理效率，也可以大大減輕CPU工作的負擔。當參數設置完成后，運行程序，上面程序框里的CreateSystemEvent函數會創建一個內核事件對象句柄hDmaEvent賦給IniDeviceintAD的相應參數，以作為Dma事件的變量，接著用StartDeviceDmaAd啟動AD部件開始數據采樣，進而調用Win32API函數WaitForSingleObject來等待hDmaEvent事件的發生，當當前緩沖段沒被DMA完成時，自動使所在線程進入睡眠狀態（不消耗CPU的時間），否則，則立即喚醒所在線程，執行它下面的代碼，這時通過GetDevStatusDmaAD函數來確定哪一段緩沖是新的數據，即刻處理該段數據，直到所有的緩沖段變?yōu)榕f數據段，然后再回到WaitForSingleObject狀態來等待新的hDmaEvent事件的發生，這樣就可以實現不間斷的數據采樣。






由于數據采集程序是作為子程序，僅要求每次調用其時進行一次數據采樣就可以了，因此在程序設計時沒有加入循環控制結構。采集完的數據被放在一個字段為64，字長為4096的數組里，通過For循環結構的索引功能，每次都可以把一個字段里的4096個數據取出來與十六進制FFFF進行相與處理，然后再轉換成電壓值，通過降采樣數組后把每個通道的電壓數值分離出來，降采樣數組的每個分支數組也是一個長度為1024的數組，采集到的風速和風溫數據分別放在最前面的兩個分支數組里，分別把其進行均值處理，從而得到期望的風速和風溫值，顯示在輸出顯示的控件上。最后，數據的采集與處理完畢后，通過ReleaseSystemEvent函數、StopDeviceDmaD函數、ReleaseDevice函數來停止數據的采樣并釋放數據采集硬件的設備資源，以準備下次啟動數據采樣使用。http://m.mingwangpq.com
